Deep Urban 20
Alles andere als minimalistisch.
Für urbane Freiräume.
Der neue, intensive Look für zeitgenössisches Outdoor-Living.
FORMATE
Gartenplatte
Format: 60 x 60 cm
rektifiziert
R 11
Gartenplatte
Format: 100 x 100 cm
rektifiziert
R 11
DATEN
TECHNISCHE WERTE, DOWNLOADS
| Beschreibung | Gartenplatte | Gartenplatte | |
| Nennmaß | 60 x 60 cm | 100 x 100 cm | |
| Herstellmaß | 598 x 598 x 20 mm | 998 x 998 x 20 mm | |
| Rektifiziert | JA | JA | |
| Rutschfestigkeit | R 11 | R 11 | |
| Stück pro Karton | 2 | 1 | |
| m2/lfm pro Karton | 0,720 | 1,000 | |
| kg pro Karton | 33,000 | 39,950 | |
| Stück pro m2/lfm | 2,778 | 1,000 | |
| kg pro m2/lfm | 45,837 | 39,950 | |
| m2/lfm pro Palette | 23,038 | 24,000 | |
| kg pro Palette | 1056 | 959 | |
| Karton pro Palette | 32 | 24 |
| Keramische Fliesen, trockengepresst mit niedriger Wasseraufnahme DIN EN 14411, Eb ≤ 0,5%, Gruppe Bla Anhang G Für Bodenbeläge im Innen- und Außenbereich |
| Bezeichnung | Format | Artikelnummer | Farbe |

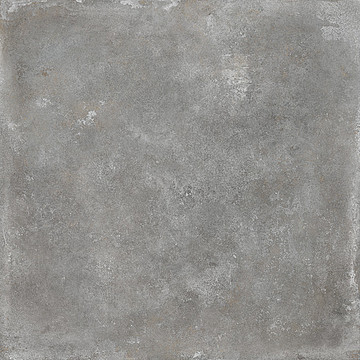

| Gartenplatte | 60 x 60 x 2 cm | 95069-002 | 5774 grau matt |
| Gartenplatte | 60 x 60 x 2 cm | 95069-003 | 5728 cotto matt |
| Gartenplatte | 60 x 60 x 2 cm | 95069-004 | 5749 umbra matt |
| Gartenplatte | 100 x 100 x 2 cm | 95069-005 | 5774 grau matt |
| Gartenplatte | 100 x 100 x 2 cm | 95069-006 | 5728 cotto matt |
| Gartenplatte | 100 x 100 x 2 cm | 95069-007 | 5749 umbra matt |
| Wasseraufnahme (Mittelwert) (EN ISO 10545-3): | < 0,1 % |
| Biegefestigkeit (EN ISO 10545-4): | ≥ 35 N/mm2 |
| Bruchlast (EN ISO 10545-4): | 10.000 N |
| Verschleißwiderstand der Oberfläche für unglasierte Platten (EN ISO 10545-6): | ≤ 175 mm3 |
| Thermischer LAK von Raumtemperatur (20° C) bis 100° C (EN ISO 10545-8): | < 80x10-7K-1 |
| Temperaturwechselbeständigkeit (EN ISO 10545-9): | erfüllt |
| Frostbeständigkeit (EN ISO 10545-12): | erfüllt |
| Chemische Beständigkeit – außer gegen Flußsäure und ihre Verbindungen – für Fliesen und Platten (EN ISO 10545-13): | erfüllt |
| Brandverhalten: | Klasse A1FL |
| Bewertungsgruppe für rutschhemmende Bodenbeläge im nassbelasteten Barfußbereich (DIN EN 16165 Anhang A): | k.A. |
| Bewertungsgruppe für gewerbliche Bodenplatten mit erhöhter Rutschgefahr (Begehungsverfahren)(DIN EN 16165 Anhang B): | R 11 |
Jetzt das kostenfreie Gepadi Informationspaket
anfordern. Wir beraten Sie gerne!
Verlegeempfehlung im Splittbett
Beispielaufbau Terrasse, erdgebunden
① Erdboden
② Schotterbett (Körnung 0/32mm), gerüttelt
③ Wasserdurchlässige Trennlage (Geovlies)
④ Splittbett (Körnung 1-3 mm oder 2-5 mm)
⑤ Fugenkreuze bzw. Kies- und Splittbettlager
⑥ Gartenplatten
Verlegeempfehlung im Splittbett
Beispielaufbau Garten (Rasen)
① Erdboden
② Splittbett ca. 5 cm (Körnung 1-3 mm oder 2-5 mm)
③ Gartenplatten
Verlegeempfehlung im Splittbett
Beispielaufbau Balkon
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Abdichtung
④ Bautenschutzmatte
⑤ Splittbett (Körnung 1-3 mm oder 2 - 5 mm)
⑥ Fugenkreuge bzw. Kies- oder Splittbettlager
⑦ Gartenplatten
Verlegeempfehlung im Splittbett
Beispielaufbau Flachdach
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Dampfsperre
④ Dämmschicht
⑤ Abdichtung
⑥ Bautenschutzmatte
⑦ Splittbett (Körnung 1-3 mm oder 2 - 5 mm)
⑧ Fugenkreuge bzw. Kies- oder Splittbettlager
⑨ Gartenplatten
Verlegeempfehlung auf Stelzlager
Beispielaufbau Balkon
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Abdichtung
④ Trennschicht/Bautenschutzmatte
⑤ Stelzlager
⑥ Gartenplatten
Verlegeempfehlung auf Stelzlager
Beispielaufbau Flachdach
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Dampfsperre
④ Dämmschicht
⑤ Abdichtung
⑥ Trennschicht/Bautenschutzmatte
⑦ Stelzlager
⑧ Gartenplatten
